此篇研究文献《Electron-beam radiation induced degradation of silicon nitride and its impact to semiconductor failure analysis by TEM》发表于《AIP Advances》2018年第8卷，编号115327。文章重点探讨了电子辐射对硅基氮化物的物理结构和材料成分影响，以及电子辐射对半导体芯片失效分析的潜在影响。

1.引言

自早期半导体发展以来，氮化硅 (SixNy)就广泛用于半导体器件中的各种工艺层，以满足各种用途。半导体制造工艺中，氮化硅膜层的沉积是采用化学气相沉积 (CVD) 技术。这种本质上处于非晶态的氮化硅材料对大多数杂质具有很好的不可渗透性，这使得其主要用作半导体器件中的钝化层，特别是作为湿气和钠，钾等离子的扩散阻挡层[1]。氮化硅具有6~9的高介电常数，是理想介电材料，如应用于金属-绝缘体-金属（MIM）等电容器器件的介电材料。通过调整CVD沉积工艺和薄膜成分，SixNy 膜层可用作实现拉应力或压应力的stress liner，以增强 N 沟道或 P 沟道 MOSFET 器件的载流子迁移率 [2,3]。此外，氮化硅在非易失性存储（NVM）器件中具有重要的应用，无论是基于浮栅还是基于氮化物的电荷捕获存储器件，如图1所示。

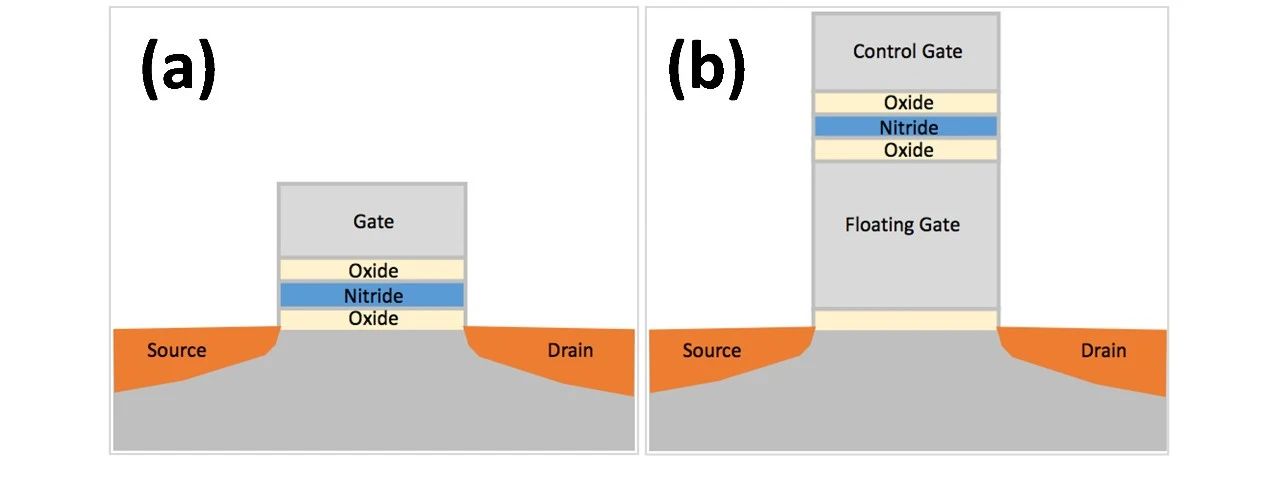

图 1 典型 NVM 单元 (a) 氮化物基硅-氧化物-氮化物-氧化物-硅 (SONOS) NVM 和 (b) 浮栅 NVM

无论是基于浮栅还是基于氮化物的NVM器件，CVD氮化物工艺层都是必不可少的结构。在典型的硅-氧化物-氮化物-氧化物-硅（SONOS）NVM器件中，氧化物-氮化物-氧化物（ONO）层中的氮化物以其固有的电荷捕获特性用于电荷存储。而在典型的基于浮栅的 NVM 器件中，ONO 用作多晶硅间电介质，用于阻止编程和擦除操作期间的任何电荷泄漏。凭借氮化物的高介电常数，ONO有助于确保浮栅中可靠的电荷保留，并为控制栅与浮栅提供良好的电容耦合，从而确保读取、编程和擦除操作所需的器件的可靠性[4]。因此，ONO介质层在NVM器件性能和可靠性方面起着至关重要的作用。随着NVM器件尺寸不断缩小，ONO介质薄膜的厚度也随之减小，以维持足够的存储电容。因此，ONO 击穿特性的退化正成为 NVM 存储器件的一个关键问题。在NVM器件的失效分析方面，许多失效案例与ONO介电层的击穿或退化有关，其中需要ONO结构的物理表征，以了解ONO薄膜叠层是否存在任何异常。各种研究表明，ONO介电薄膜的随时间介电击穿（TDDB）特性强烈依赖于氮化物薄膜叠层的质量和形貌，例如薄膜粗糙度、厚度均匀性。[5-7]

对于 NVM 器件中纳米结构 ONO 结构的材料表征和物理失效分析，TEM 以其高空间分辨率和各种微分析技术而被广泛采用。然而，众所周知，在TEM失效分析中，电子束辐射损伤始终是一个令人担忧的问题，这对低k介电材料等电子束敏感材料提出了巨大的挑战[8]。虽然氮化硅对电子辐射不如低k电介质那么敏感，但高剂量电子束对氮化硅的辐射损伤已有报道，如辐射诱导钻孔[9]，发光行为的变化[10]和化学键合性质的变化。[11]

为了了解半导体器件中纳米结构氮化硅薄膜的电子束敏感性，我们通过原位 TEM 对 65 nm 以下 NVM 器件中的典型 ONO 结构进行了详细的电子束辐射研究。众所周知，对于sub-65nm CMOS工艺，前段工艺过程中热预算的控制对于实现理想的器件性能至关重要，为此薄膜沉积通常采用低温CVD工艺，包括本研究中嵌入式 NVM 器件中的氮化物薄膜工艺层。据报道，与高温沉积的薄膜材料相比，低温CVD工艺沉积的薄膜材料具有不同的微观结构和性能，如薄膜密度、折射率、蚀刻速率、化学键形成等。[12 -13]所有这些都适用于通过低温CVD工艺沉积的氮化物薄膜材料，这反过来会影响它们对电子束辐射的敏感性。我们的结果清楚地表明低温 CVD 工艺沉积的氮化硅具有相对较高的电子束辐射损伤的灵敏度。高剂量电子辐射不仅导致氮化物层降解，导致成分和微观结构发生变化，而且导致 O 和 N 在 ONO 结构中扩散和偏析。这项工作可以提供有关氮化硅材料的电子束灵敏度的有用信息，以及在具有氮化物工艺层的半导体器件的 TEM 失效分析过程中电子剂量控制的重要性。

2.结果和讨论

2.1 电子束辐射引起的ONO结构微观结构变化

图 2 显示了典型浮栅 NVM 单元中工艺层在 200 kV 电子束电流为 2.11 nA 的电子束辐射下随时间变化的微观结构演变。

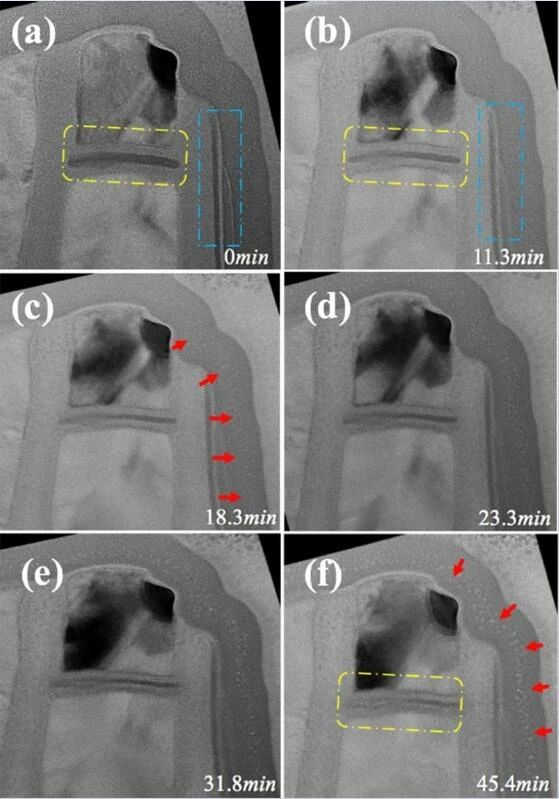

图2 典型浮栅NVM结构在不同时间段和不同束流辐射后的TEM显微照片

（ 2.11nA at 200 kV） (a) ~0 min; (b) 11.3 mins; (c) 18.3 mins;(d) 23.3 mins; (e) 31.8 mins; (f) 45.4 mins

如图2所示，11.3分钟的电子辐射导致氮化物工艺层发生明显的微观结构变化，即ONO介电层中的氮化物层变薄（图2中黄色矩形标记）以及不同的氮化物spacers之间的界面熔合（图2中蓝色矩形标记）。进一步的电子辐射(约18.3分钟)导致ONO结构中的氮化物薄层进一步变薄，并在厚的氮化物间隔层中形成白色衬度的气泡状缺陷，如图中红色箭头所示（图2(c)）。电子辐射45分钟后，ONO介电层中的氮化物层几乎消失，并且白色衬度的气泡状缺陷变得更大，并在氮化物spacer的中间形成连续的多孔层，如图所示图2（f）中的红色箭头。

图3显示了另一个NVM cell在10.31nA的较大电子束电流照射下的TEM显微照片。显然，在如此大的电子剂量下，观察到氮化物工艺层的降解速度要快得多。仅2.7分钟的短光束照射直接导致ONO介质层中氮化物层的对比度模糊以及氮化物层的变薄，如图3（b）所示。光束照射约 7 分钟后，气泡状缺陷开始形成。与此同时，ONO中的氮化物层进一步变薄，ONO工艺层之间的对比度进一步减弱，如图3(c)所示。电子辐射11.8分钟后，ONO层几乎无法区分，并且在氮化物间隔物中间形成越来越多的气泡状缺陷，且其尺寸不断增大，如图3（d）所示。图3（e）更清楚地显示了电子辐射12.5分钟后沿氮化物间隔物中间形成的气泡状缺陷层。

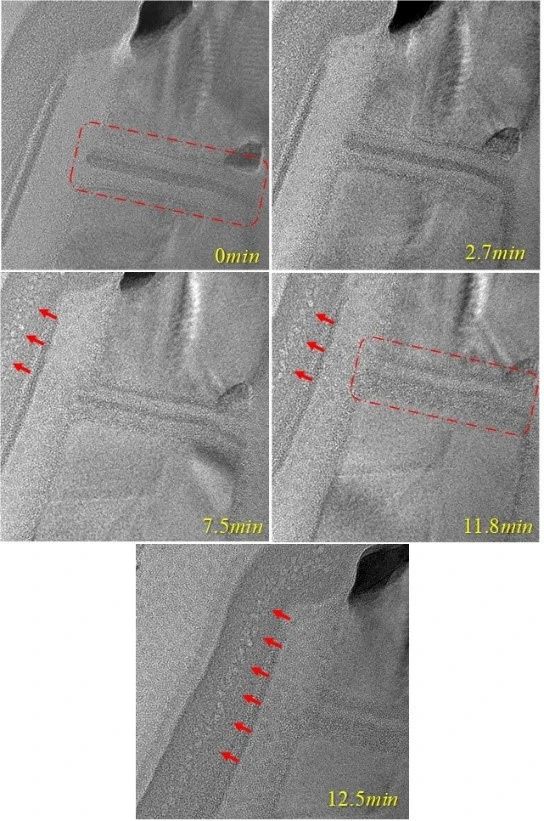

图 3  NVM cell在 200 kV 下不同时间段电子束辐射（束流为 10.31 nA）后的 TEM 显微照片: (a) ~0 min; (b) 2.7 mins; (c) 7.5 mins;(d) 11.8 mins;(e) 12.5 mins

图 4 显示了 ONO 介电层中氮化物层厚度与辐射时间的关系。由此可见，在2.11nA和10.31nA束流的电子辐射下，氮化物减薄速度与电子束辐射时间呈近似线性关系。这种和时间之间的线性依赖性表明电子束辐射下的氮化物减薄是一个扩散控制的过程[14-15]。实验数据拟合表明，在2.11 nA和10.31 nA束流下，氮化物减薄速度分别为0.7 nm/min和2.6 nm/min。考虑到 TEM 薄片的厚度约为 100 nm，在束流分别为 2.11 nA 和 10.31 nA电子辐射下，氮化硅材料的扩散速率分别约为4.2 x 10-11 cm2/sec 和 1.6 x 10-10 cm2/sec。W. Orellana等人[16]对SiO2材料中氮的扩散反应机理进行了详细研究，并报道了N在SiO2中的扩散活化能和扩散速率D0分别约为0.6 eV和8.6x10-4分别为cm2/sec。因此，N 物质在 SiO2 中的扩散速率在室温 (298 K) 下约为 2.8 x 10-14 cm2/sec，在 570 K 时约为 4.3 x 10-11 cm2/sec，在 640K 时约为 1.6 x 10-10 cm2/sec。鉴于此，如果氮化物扩散是热驱动过程，则2.11 nA和10.31 nA时的电子辐射诱导氮化物扩散速率分别对应于570K和640K高温下的扩散速率。为了进一步了解其是否是热驱动机理，我们将进一步讨论与电子辐射效应相关的潜在扩散机制。

图4 200kV下两种不同电子束电流下ONO中氮化物层厚度对电子束照射时间的依赖性（氮化物减薄速度：2.11nA时0.7nm/min；10.31nA时2.6nm/min）

2.2对氮化硅电子束辐射损伤的机理

众所周知，电子束辐射损伤涉及高能电子束与材料相互作用过程中复杂的物理和化学过程[17-19]。一般有三种主要的辐射损伤机制，即（i）弹性电子散射诱发的碰撞损伤, 即高能电子轰击直接导致的原子位移，以及非弹性电子散射诱发的电离损伤，包括（ii）热损伤和（iii）辐射分解 （radiolysis）损伤。接下来，我们将讨论本研究中观察到的氮化硅是否会发生这三种类型的辐射损伤。

2.2.1 电子束辐射引起弹性碰撞损伤的可能性

在弹性碰撞模型下，转移到 N 和 Si 原子的最大碰撞能量 (Emax) 可以通过公式 1 估算。[20-21]

其中Emax是从电子转移到目标原子的最大能量，Mi是入射电子的质量，Ma是材料中目标原子的质量，E0是入射电子的能量。

图5 加速电压与转移到Si和N原子的最大能量Emax关系

根据方程（1），与电压相关的 Emax 如图 5 所示。在 200 kV 下，Si 和 N 原子的 Emax 分别为 15.63 eV 和 31.41 eV。根基文献报道，氮化硅中Si和N原子的阈值位移能分别约为11~13 eV和21~27 eV[7]。因此，200 kV的高能电子辐射可以通过高能电子的弹性正面碰撞导致氮化硅材料中的Si和N原子直接位移。

2.2.2     电子束辐射引起的热损伤的可能性

热损伤是电离损伤中一种。对于非弹性电子散射引起的电离损伤，它涉及从高能入射电子到目标原子的显诸的能量转移。大部分传递的能量最终可能会转化为样品内的热能，导致局部温度升高，从而导致电子辐射区域出现热损伤。

基于Fisher和Jencˇicˇ等人的模型，[22-23]SixNy薄膜中电子束辐射引起的温升可以通过方程（2）来估计，

其中 k 是目标材料的热导率，e 是电子电荷，b 是散热的半径，r0 束斑半径，I 是电子束电流，ΔE/d 可以近似为电子的阻止能量(stopping power)，即dE/dx，可以使用公式（3）计算。

其中 Na 是阿伏加德罗常数，re 是电子半径，me 是电子质量，c 是真空中的光速，ρ 是吸收材料的密度，Z 是平均原子序数，A 是吸收体的平均原子质量，β = v/c 其中v 为电子速度，τ= E/mec2 其中 E 为电子能量，J 为吸收体的平均电子激发能量，F(τ) 可通过式（4）计算

在这项工作中，光束照明直径为 300 nm，铜栅直径为 3 mm，则 r0=150 nm，b =1.5 mm。假设氮化硅薄膜具有化学计量的Si3N4成分，则其密度为ρ=3.17×103 kg/m2，导热系数为κ=5 W•k-1 m-1 [24]; 平均原子质量 A=0.14 kg/mol，J的平均电子激发=117.2 eV[25]。值得注意的是，对于非晶氮化硅薄膜材料，其热导率在0.3~10 W•k-1 m-1范围内，具体取决于各种因素例如 Si 和 N 的化学计量以及 CVD 沉积工艺[24]。因此，在此计算中，我们使用中间值κ=5 W•k-1 m-1来估计电子辐射可能导致的温度增量。

根据式（2）~（4），Si3N4 中温度增量对电子束电流的依赖关系如图 6 所示。当电子束电流分别为2.11nA和10.31nA时，局部温升仅为2.0℃和9.8℃。显然，如此低的温升难以对氮化硅薄膜工艺层造成任何热损伤。结果与 CoFe[14]、C [19]、CoFeB[26]等不同材料系统的研究结果一致，其中普遍认为电子辐射引起的温度增量可以忽略不计。

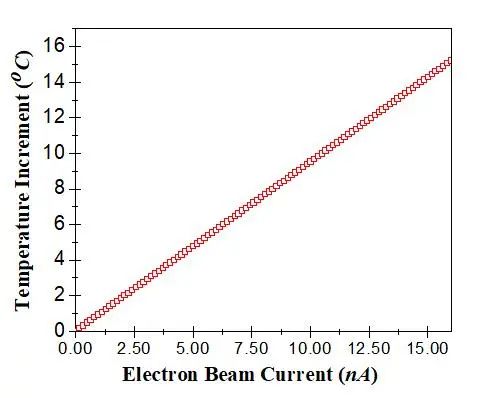

图6 Si3N4的温升和电子束流的关系

2.2.3 电子辐射引起辐射分解损伤 （radiolysis）的可能性

辐射分解损伤(radiolysis damage)也是由于非弹性电子散射过程引起的。根据材料的成分和化学键合性质，它会导致材料发生多种物理和化学变化。它可能发生在有机和无机化合物中，导致化学键解离、原子位移、结晶度损失、质量损失（材料升华）、材料扩散和相变[14、17-19]。

D. G. Howitt等人对不同加速电压下TEM高聚焦电子束辐射在氮化硅薄膜材料中的钻孔过程进行了详细研究 [7]。他们的结果表明，通过电子束辐射在氮化硅中钻孔主要归因于电子碰撞损伤造成的直接原子位移。我们假设 200 kV 高能电子束对连锁损伤具有类似的关键作用。尽管如此，非弹性电子散射导致的辐射分解也有可能导致氮化硅薄膜的辐射损伤，包括有形成趣的气泡状缺陷，以及辐射实验中观察到的 N 和 O 扩散行为。这将在下面进一步讨论。

2.2.3    电子束辐射加快ONO结构中材料扩散

基于上述讨论，我们排除了电子辐射引起热损伤的可能性，并证实弹性碰撞损伤可能是NVM单元中氮化硅工艺层辐射损伤的关键因素。然而，由于辐射实验是在TEM模式下进行的，其中电子辐射本质上是平行束照射模式下进行的。因此，碰撞损伤引起的原子位移应该具有各向同性，将在电子束照射区域中的所有氮化物工艺层上全局发生。因此，直接碰撞损伤无法解释ONO中氮化物层的持续变薄现象，以及图2和图3中所展示的氮化物spacer层中间出现气的泡状缺陷。

就电子辐射引起的氮化硅快速扩散而言，如上所述，由于电子束辐射导致的局部温度最高仅为 9.8 oC 左右。因此，热效应不可能引起如此快的氮化硅扩散速率。我们怀疑这种氮化物扩散引起的减薄和气泡状缺陷的形成是由高剂量电子束辐射下的辐射增强扩散（RED）效应引起的。

图7所示的结果证实了这一点。在电子辐射开始时，ONO介电层被很好地区分，并且EELS图显示了明确的氧化物-氮化物-氧化物界面，如图7(a)所示。在电子束流为 10.31 nA 的电子辐射约 7.5 分钟后，图 7 (b) 中的 EELS 面扫和线扫描显示 N 从氮化物层扩散出来，并在氧化物和多晶硅层间的界面偏析 。电子辐射11.8分钟后，N和O发生严重扩散，ONO结构被完全破坏，从而导致氮化物层和两层氧化物层完全混合，如图7（c）中的O和N EELS面扫图所示。以上结果表明，高剂量电子束辐射不仅会导致弹性碰撞损伤，还会导致O和N原子的快速扩散。这种原子扩散行为很好地解释了ONO中氮化物减薄速率的线性的时间依赖性，如图3和图4所示。以上的结果可以归因于所谓的辐射增强扩散（RED）效应，类似的RED效应也是广泛报道发生在其他材料系统中。[14, 27-28]

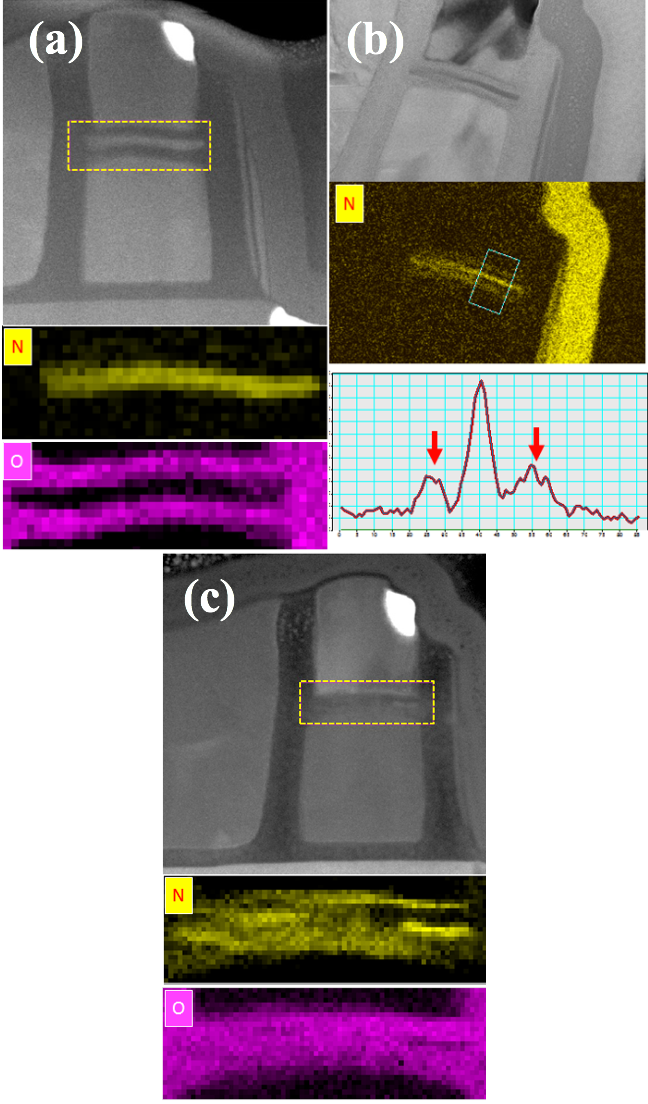

图 7   NVM 单元在 电子辐射时长下的扫描 透射显微照片和 EELS分析  (200kV、10.31nA电子束流)：(a)  0 min；(b) 7.5min ；(c) 11.8min

根据RED理论，晶体和非晶材料中杂质或主体原子的增强扩散速率与电子、离子束辐射产生的活性点缺陷（空位和填隙）的浓度直接相关。如上所述，200 kV 的电子辐射不仅通过弹性碰撞效应使 Si 和 N 原子移位，而且还引起强烈的电离损伤效应，从而导致 Si 和 N 之间的化学键断裂。在这种碰撞和电离损伤的作用下，产生了大量的点缺陷，这些点缺陷充当活跃的扩散载流子，促进Si、N和O原子的扩散，导致ONO结构中氮化物层的不断减薄。

就氮化物间隔物中间气泡状缺陷的形成而言，它与电子辐射引起的质量损失有关。通过高倍扫描TEM（STEM）成像，发现电子辐射11.8分钟后，沿着氮化物间隔物形成了额外的层，与氮化物间隔物外部的氧化物层重叠，如图中红色箭头所示.8(b). EELS图和光谱分析（在黄点方块标记的区域）表明，这个新形成的层富含N（图8（c）），这意味着N原子通过电子辐射从氮化物间隔物中扩散。此外，有趣的是，间隔物中间形成的气泡状缺陷区域是缺氮的，表明电子辐射11.8分钟后N元素的质量损失，如图9所示。

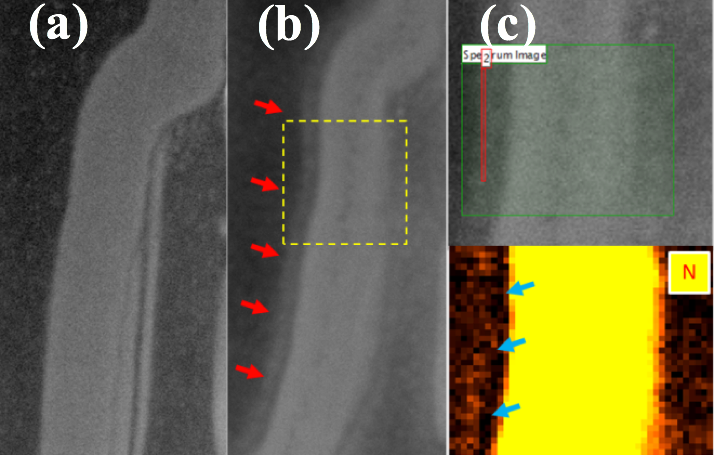

图 8 NVM 单元在 不同电子辐射时长下的扫描 透射显微照片和 EELS分析  (200kV、10.31nA电子束流)：(a)  ~0 min；(b)~(c) 11.8 mins

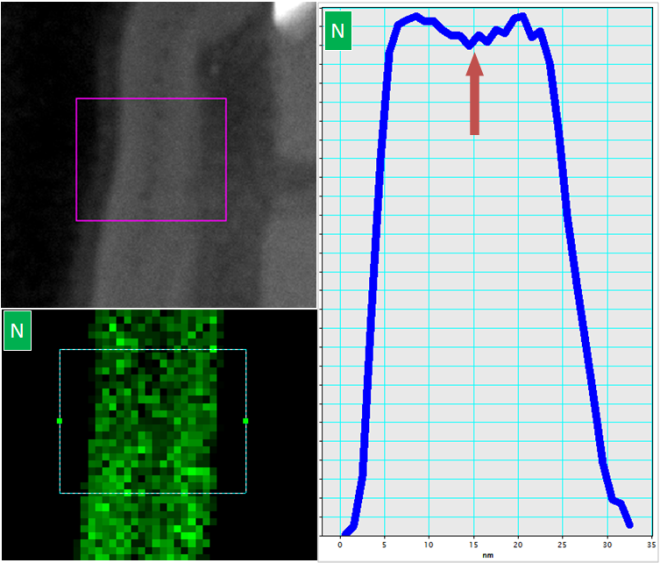

图 9 电子束流为 10.31nA、200kV 下电子辐射 11.8 分钟后氮化物 spacer区域的 EELS 面扫和线扫图

上述结果表明，200kV高剂量电子辐射不仅导致原子扩散，而且导致N元素的质量损失。这种现象可能归因于氮化物spacer层有相对较大的厚度。一方面，电子辐射引起的RED效应促进了N原子向spacer层两侧扩散。另一方面，对于那些在spacer层中间被电子辐射轰击出的N原子，由于氮化物spacer层的厚度较大，它们不能及时扩散出去。相反，它们凝结在一起并扩散到表面，最后蒸发掉，导致氮损失，进而导致气泡状缺陷的形成。这种质量损失过程类似于卤化物材料中的卤素损失，即基于电子辐射形成双卤素离子（H中心）。[17-19]

3.结论

在这项工作中，我们研究了电子辐射对典型 NVM 单元结构中氮化硅薄膜工艺层的影响。结果表明，高剂量电子辐射可以对氮化硅薄膜工艺层造成快速辐射损伤，同时改变氮化硅的微观结构和化学成分。电子辐射引起的氮化硅工艺层的连续减薄和气泡状缺陷微结构的形成归因于Si-N键的断裂, 原子位移，点缺陷的形成，以及RED效应。

在对具有氮化物薄膜工艺层的半导体器件进行TEM失效分析时，我们需要谨慎对待TEM物理失效分析的过程以及与氮化硅相关的失效分析结果的解释。否则，电子辐射引起的微观结构和相变可能会给出一些与某些关键半导体结构（例如上面讨论的 ONO）相关的误导性结果。为了获得与氮化硅材料相关的真实材料表征和失效分析的结果，我们应该利用低剂量TEM技术。这对于捕捉氮化物工艺层的真实物理特征至关重要。有了这些作保障，我们才可以真正建立其物理表征和半导体器件电性和可靠性失效之间的关联性，从而达到失效分析的目的。

参考文献：

[1] R. Doering, and Y. Nishi, Handbook of semiconductor manufacturing technology, 2nd edition, Tylor & Francis Group,Boca Raton, London and New York, 2008 pp.13-31.

[2] S.E. Thompson, M. Armstrong, C. Auth, S. Cea, R. Chau, G. Glass, T. Hoffman, et al. A Logic Nanotechnology Featuring Strained-Silicon. IEEE Elect. Dev. Lett. 25 (2004) 191.

[3] S.E. Thompson, M. Armstrong, C. Auth, M. Alavi, M. Buehler, R. Chau, S. Cea, et al. A 90-nm Logic Technology Featuring Strained-Silicon, IEEE Trans. ED 51 (2004) 1790.

[4] M.C. Lee and H.Y. Wong, charge Loss Mechanisms of nitride-based charge trap flash memory devices, IEEE Trans. Elec. Dev. 60 (2013) 3256.

[5] H. Tanaka, H. Uchida, T. Ajioka, and N. Hirashita, The Degradation of TDDB characteristics of SiO2/Si3N4/SiO2 stacked films caused by surface roughness of Si3N4 Films, IEEE Trans. Elec. Dev. 40 (1993) 2231

[6] Y. Yang, A. Purwarb, M. H. White, Reliability considerations in scaled SONOS non-volatile memory devices, Solid-State Electronics 43 (1999) 2025.

[7] D. G. Howitt, S. J. Chen, B.C. Gierhart, R.L. Smith and S.D. Collins, the electron beam hole drilling of silicon nitride thin film, J. App. Phys. 103(2008) 024310.

[8] B.H. Liu, Y. Chen, Z.Q. Mo, S.P. Zhao, C.Y. Wang, J.L. Wang, TEM/FIB Technical Solutions to Electron Beam Induced Radiation Damage to Low K/Ultra Low K Dielectrics in Semiconductor Failure Analysis, Proceedings from the 34th International Symposium for Testing and Failure Analysis, November 11-15, 2012,  Phoenix, Arizona, USA, pp.542.

[9]    M.Y. Wu, D. Krapf, M. Zandbergen, H. Zandbergen, and P. E. Batson, Formation of nanopores in a SiN/SiO2 membrane with an electron beam, Appl. Phys. Lett. 87 (2005) 113106.

[10] Y. Kuznetsova and M. Zamoryanskaya, Unstable Luminescence of Nitrides under Electron-Beam Irradiation, Jpn. J. Appl. Phys. 52 (2013) 08JJ06

[11] F. Fransen, R. Vanden Berghe, R. Vlaeminck, M. Hinoul, J. Remmerie and H. E. Maes, Electron and Ion Beam Degradation Effects in AES Analysis of Silicon Nitride Thin Films, Surface and Interface Analysis, 7 (1985) 79.

[12] Tatsunori Murata, Yoshihiro Miyagawa, Yukio Nishida, Yoshiki Yamamoto, Tomohiro Yamashita, Masazumi Matsuura and Koyu Asai, Low-Temperature Silicon Oxide Offset Spacer Using Plasma Enhanced Atomic Layer Deposition for High-k/Metal Gate Transistor, The 2009 International Conference on Solid State Devices and Materials, Sendai, 2009, pp358-359

[13] Hood Chatham, Martin Mogaard and Helmuth Treichel, Low-Temperature Deposition of Silicon Dioxide and Silicon Nitride for Dual Spacer Application, 2007 IEEE/SEMI Advanced Semiconductor Manufacturing Conference, 2007, pp181-183

 [14]   B. H. Liu, H. W. Teo, Z. H. Mo, Z. H. Mai, J. Lam, J. M. Xue, Y. Z. Zhao, and P. K. Tan, In-situ TEM study of electron-beam radiation induced boron diffusion and effects on phase and microstructure evolution in nanostructured CoFeB/SiO2 thin film, J. App. Phys. 121 (2017) 01511.

[15] U. Gosele and K. N. Tu, Growth kinetics of planar binary diffusion couples: thin‐film case versus bulk cases, J. Appl. Phys. 53 (1982) 3252.

[16] W. Orellana, Antônio J. R. da Silva, and A. Fazzio, Diffusion-reaction mechanisms of nitriding species in SiO2, Phys Rev. B 70 (2004) 125206

[17] V. E Cosslett, Radiation damage in the high resolution electron microscopy of biological materials: a review, J. Micros. 113 (1978) 113.

[18] L.W. Hobbs, Radiation effects in analysis by TEM. In: Introduction to Analytical Electron Microscopy, J.J. Hren, J.I. Goldstein, D.C. Joy (Eds.), Plenum Press, New York, pp. 399.

[19] R.F. Egerton, P. Li, M. Malac, Radiation damage in the TEM and SEM, Micron 35 (2004) 399–409

[20] C.M. Wang, D.R.  Baer, J.E. Amonette, M.H. Engelhard, J. J. Antony, and Y. Qiang, Ultramicroscopy, 108 (2007) 43.

[21] W.K. Chu, J.W. Mayer, M.A. Nicolet, Backscattering Spectrometry, Hardcourt Brace Juvanovich, Boston, Tokyo, 1982.

[22] Fisher, S. B. On the temperature rise in electron irradiated foils, Radiation.  Eff.  5 (1970) 239.

[23] Jencˇicˇ, I.; Bench, M. W.; Robertson, I. M.; Kirk, M. A. Electron‐beam‐induced crystallization of isolated amorphous regions in Si, Ge, GaP, and GaAs. J.  Appl.  Phys. 78 (1995) 974.

[24] Hossein Ftouni, christophe Blanc, Dimitri Tainoff, Andrew D. Fefferman, Martial Defoort, Kunal J. Lulla, Jacques Richard, Eddy Collin, Olivier Bourgeois, The thermal conductivity of silicon nitride membranes is not sensitive to stress, Phys. Rev. B 92 (2015) 125439 (2015)

[25] G. Sun, M. Do¨ beli, A.M. Mu¨ ller, M. Stocker, M. Suter, L. Wacker, Energy loss and straggling of heavy ions in silicon nitride in the low MeV energy range, Nuclear Instruments and Methods in Physics Research B, 256 (2007) 586–590

[26] Binghai Liu, Taiebeh Tahmasebi, Kenny Ong, Hanwei Teo, Zhiqiang Mo, Jeffrey Lam, Pik Kee Tan, Yuzhe Zhao, Zhili Dong, Dimitri Houssameddine, Jacob Wang, Junming Xue, Zhihong Mai, Electron radiation-induced material diffusion and nanocrystallization in nanostructured amorphous CoFeB thin film, Acta Materialia, 161 (2018) 221-236

[27] R. S. Averback and H. Hahn, Radiation-enhanced diffusion in amorphous Ni-Zr alloys,  Phys. Rev. B  37(1988) 10383.

[28] S. Bellini, A. Montone, and M. Vittori-Antisari, Radiation-enhanced diffusion in amorphous Ni-Zr studied by in situ electron irradiation in a transmission electron microscope, Phys. Rev. B 50 (1994) 9803.
